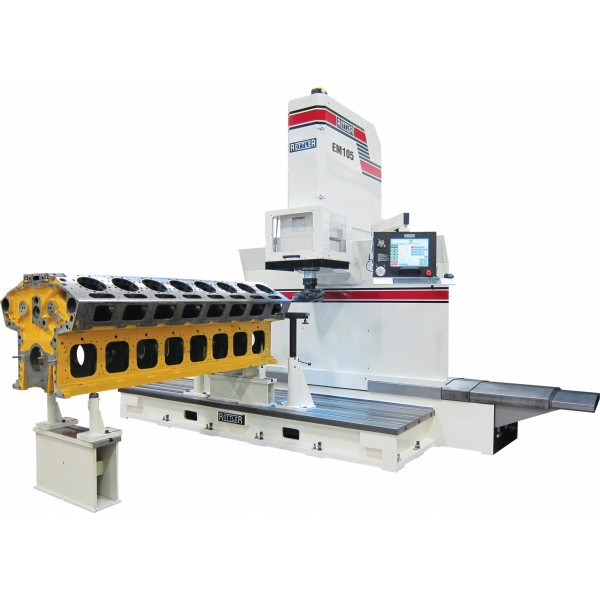

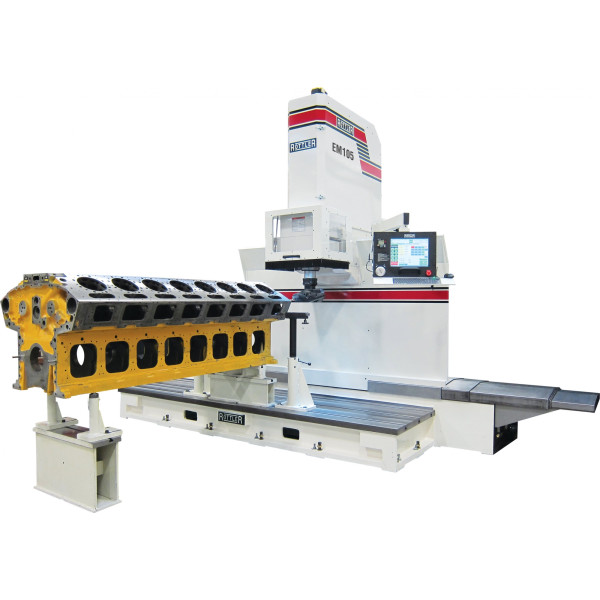

La imponente EM105H está diseñada para el mecanizado de motores de gran tamaño utilizados en las industrias de movimiento de tierras, minería, petróleo y gas, generación de energía y embarcaciones marítimas. Tiene capacidad para trabajar con bloques de motor V20, como los CAT3520 y C175 V20, MTU 4000 V20, Cummins QSK78, Waukesha 9390, entre otros.

Las máquinas de la serie EM100 incorporan una amplia gama de funciones que maximizan la productividad. El cambio rápido de herramientas mejora la versatilidad y flexibilidad, permitiendo realizar alesado y planeado en una sola configuración. Funcionan como centros de mecanizado CNC avanzados, pero gracias a la tecnología de programación conversacional de Rottler, son muy fáciles de operar.

Todas las máquinas de la serie EM100 permiten realizar alesado, planeado, alineado de bancadas (line boring) y mecanizado universal. Los movimientos de la columna móvil y del husillo están controlados por tornillos de bolas de precisión y servomotores AC.

El software de ciclo automático (opcional) y el herramental de producción permiten mecanizar bancos completos de cilindros sin la presencia del operador. Una vez configurado el trabajo y presionado el botón de inicio, el operador puede realizar otras tareas mientras la EM105H completa el trabajo de forma autónoma.

🔹 Productividad: Ahorro de tiempo de hasta el 75% en comparación con máquinas tradicionales
🔹 Control: Controles con pantalla táctil integrados en un solo panel
🔹 Automatización: Mecanizado automático con alta precisión dimensional
🔹 Flexibilidad: Alesado y planeado de bloques, planeado de tapas, alineado de bancadas y mecanizado CNC general
🔹 Versatilidad: Cambio de cabezales de planeado a alesado en tan solo 15 segundos
🔹 Diseño robusto: Construcción de calidad industrial Rottler, con fundiciones de hierro mehanítico tratadas térmicamente para mayor precisión y vida útil
🔹 Husillo de gran diámetro: Todas las máquinas F100A utilizan husillos cromados duros de gran diámetro, con rodamientos de contacto angular de alta precisión y lubricación automática
🔹 Guías endurecidas: Las guías están templadas por inducción, recubiertas con Turcite de baja fricción y presurizadas con aire para reducir la fricción y prolongar su vida útil
🔹 Guías lineales de rodillos en eje X: Movimiento suave y preciso incluso bajo cargas pesadas
🔹 Tornillos de bolas y servomotores AC: Posicionamiento preciso y velocidades rápidas de avance
🔹 Cambio rápido de cabezales asistido por aire: Aumenta la productividad y reduce la fatiga del operador
🔹 Sistema automatizado de inclinación del cabezal: Ofrece despeje posterior durante el planeado para un acabado superficial superior
🔹 Mayor espacio entre husillo y columna: Facilita el montaje y mecanizado de grandes piezas fundidas

🔹 Centro de mecanizado CNC con sistema operativo Windows y PC industrial con procesador Intel
🔹 Pantalla táctil computarizada de 19" (483 mm) para programación y control de precisión
🔹 Software para ciclos programables y automáticos: alesado, planeado, alesado de camisas desplazadas, reparación de cavidades de agua, alineado de bancadas y levas, mecanizado CNC general
🔹 Rotación del husillo por servomotor AC: variable de 0 a 5000 RPM – 10 HP (7,5 kW)
🔹 Unidad USB para transferencia de archivos
🔹 Compatible con sistemas en pulgadas o milímetros
🔹 Movimiento en 3 ejes mediante tornillos de bolas de precisión y servomotores AC:
• Movimiento horizontal (eje X): 132" (3350 mm)
• Movimiento en profundidad (eje Y): 16" (406 mm)
• Movimiento vertical (eje Z): 29" (736 mm)
🔹 Monitoreo de carga vertical, horizontal y del husillo para protección por sobrecarga
🔹 Visualización de posición con resolución de 0.0001" (0.002 mm)
🔹 Volante electrónico para movimientos manuales:
• Modo grueso: 0.01" (0.25 mm)
• Modo medio: 0.001" (0.01 mm)
• Modo fino: 0.0001" (0.002 mm)
🔹 Velocidades de avance variables, ajustables mediante el volante durante ciclos automáticos
🔹 Sistema de rotación del husillo de alto rendimiento con servomotor sin escobillas
🔹 Husillo cromado duro con rodamientos de contacto angular de alta velocidad
🔹 Avance rápido y modos jog para reducir tiempos de ciclo
🔹 Sistema automático de inclinación del cabezal para planeado
🔹 Sistema neumático de cambio rápido de cabezales
🔹 Fundición monobloque de hierro mehanítico tratado térmicamente
🔹 Columna presurizada por aire para menor fricción y mayor precisión de posicionamiento
🔹 Guías recubiertas con Turcite para baja fricción y larga vida útil
🔹 Guías lineales de rodillos en eje X para movimiento preciso bajo carga
🔹 Luz LED de trabajo montada
🔹 Sistema automático de lubricación central supervisado por el controlador
🔹 Protector de virutas con brazo pivotante ajustable
🔹 Manuales digitales de operación, programación y repuestos

Rottler ha combinado su experiencia en programación CNC con el desarrollo de un sistema de programación conversacional fácil de aprender y operar. El uso de iconos al estilo Windows y pantallas gráficas facilita la comprensión de los programas, reemplazando la antigua codificación G&M abstracta por menús e íconos intuitivos.

El entorno Windows permite una gestión sencilla de los archivos: todos conocen cómo guardar o copiar a laptops o dispositivos externos. Los programas pueden enviarse por correo electrónico o transferirse mediante unidades USB con facilidad.

🔹 Software Rottler PATH CAD/CAM

El software PATH CAD/CAM (Diseño y Manufactura Asistidos por Computadora) de Rottler permite que, mientras el operador desarrolla un programa en la máquina, laptop o PC, el sistema calcule automáticamente elementos como las trayectorias de herramienta en segundo plano.

Este software convierte un plano en un programa CNC complejo y permite ejecutar el mecanizado con mínima intervención del operador.
