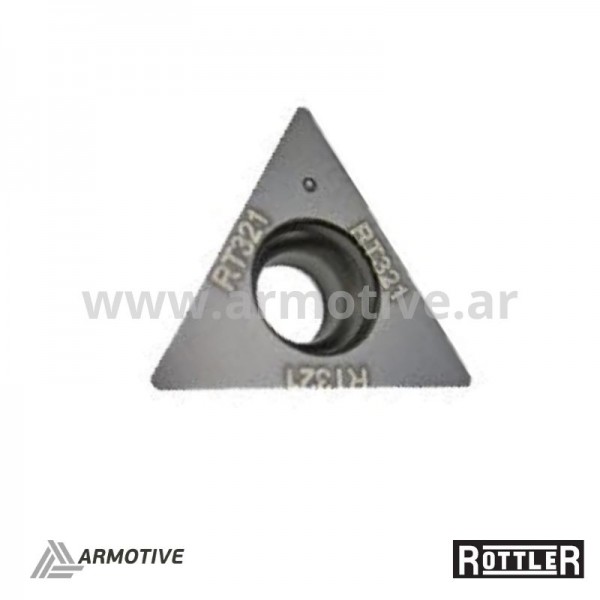

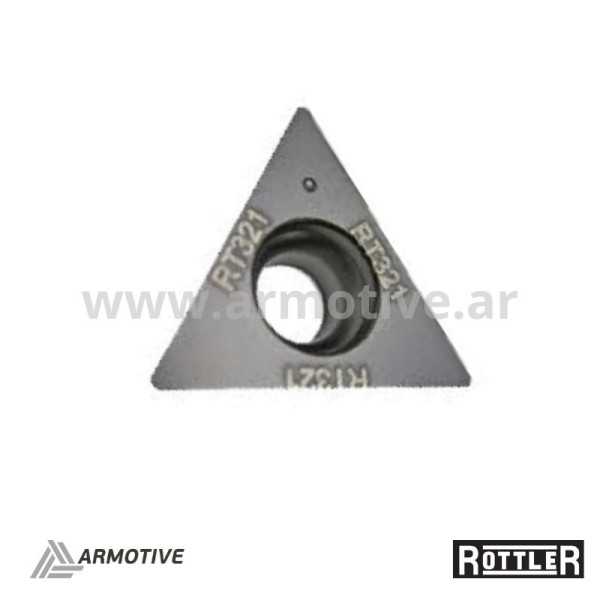

inserto triangular, 9,52 mm radio de 0,40 mm rt321

Inserto triangular, 9,52 mm radio de 0,40 mm RT321

RT321 es un inserto triangular de alta precisión de ROTTLER, diseñado para operaciones de sleeving (instalación de camisas) y rectificado (counterboring) en blocks de motor. Su geometría compacta y radio reducido lo convierten en una herramienta versátil para aplicaciones donde se requiere trabajar en espacios limitados o al máximo recorrido de la máquina.

🔹 Geometría triangular de ángulo positivo, que asegura un corte suave y estable.
🔹 Diámetro inscrito (IC): 3/8" (9,525 mm).
🔹 Radio de filo: 1/64" (≈ 0,4 mm), ideal para cortes finos y ajustes en rincones estrechos.
🔹 Revestimiento cerámico negro, que proporciona mayor resistencia al desgaste y vida útil extendida.
🔹 Compatible con porta-insertos Rottler de última generación.

🔹 Encamisado: mecanizado de alojamientos para camisas en blocks de motor.
🔹 Alojamientos: permite realizar rebajes precisos en asientos de camisas o en zonas donde el radio grande generaría interferencia.
🔹 Cortes de precisión en zonas críticas del block.
🔹 Rectificación de motores livianos, pesados e industriales, donde la precisión y repetibilidad son clave.

🔹 Utilizar siempre con porta-insertos y porta-herramientas originales Rottler para máxima estabilidad.
🔹 Especialmente indicado cuando la máquina trabaja al límite de recorrido, evitando interferencias gracias a su pequeño radio de esquina.
🔹 Ideal para talleres de rectificación automotriz, agrícola, industrial y marino, donde se procesan blocks y culatas con requerimientos de mecanizado ajustado.

Parámetros sugeridos:

En hierro fundido (Vc = 150 – 220 m/min):
🔹 Ø 60 mm → 800 – 1.170 RPM
🔹 Ø 80 mm → 600 – 880 RPM
🔹 Ø 100 mm → 480 – 700 RPM
🔹 Ø 120 mm → 400 – 580 RPM

En acero (Vc = 80 – 120 m/min):
🔹 Ø 60 mm → 425 – 640 RPM
🔹 Ø 80 mm → 320 – 480 RPM
🔹 Ø 100 mm → 255 – 380 RPM
🔹 Ø 120 mm → 215 – 320 RPM

🔹 Avance por revolución (feed rate): 0,05 – 0,12 mm/rev.
🔹 Profundidad de corte (ap): hasta 1,0 mm en desbaste / 0,2 – 0,4 mm en acabado.
🔹 Refrigeración: en seco para fundición, con baja presión en aceros.

TAPAS DE CILINDROS

CILINDROS

Más opciones de la misma potencia

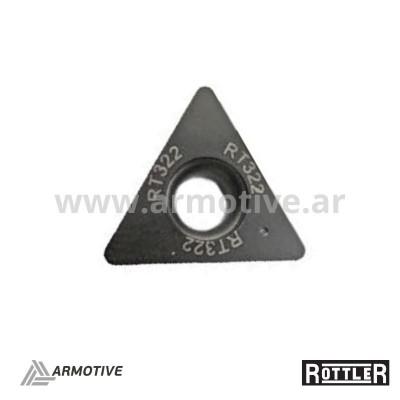

Inserto triangular, 9,52 mm radio de 0,80 mm RT322

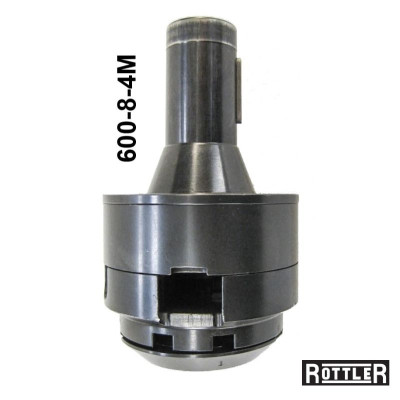

Cabezal de corte de producción, 2,19-4,1" (55,6-104 mm) de diámetro x 6,375" (162 mm) de longitud.

Inserto triangular, 9,52 mm radio de 0,40 mm RT321F

Inserto triangular, 9,52 mm radio de 0,80 mm RT322F

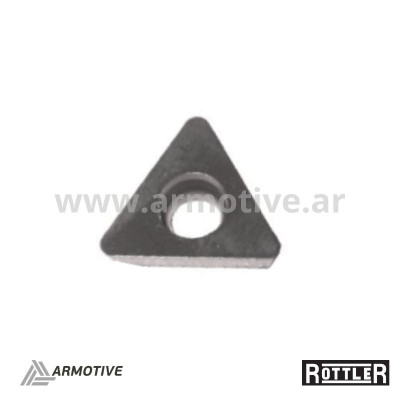

Inserto triangular, 6,35 mm radio de 0,80 mm RT212

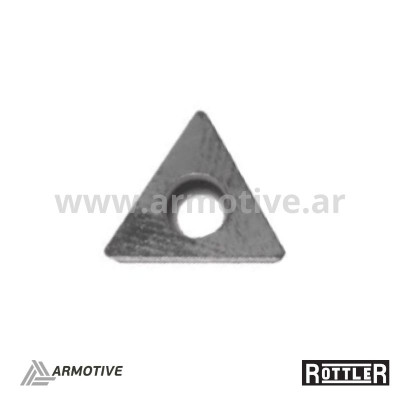

Inserto triangular, 6,35 mm radio de 0,40 mm RT211
