inserto triangular, 9,52 mm radio de 0,80 mm rt322

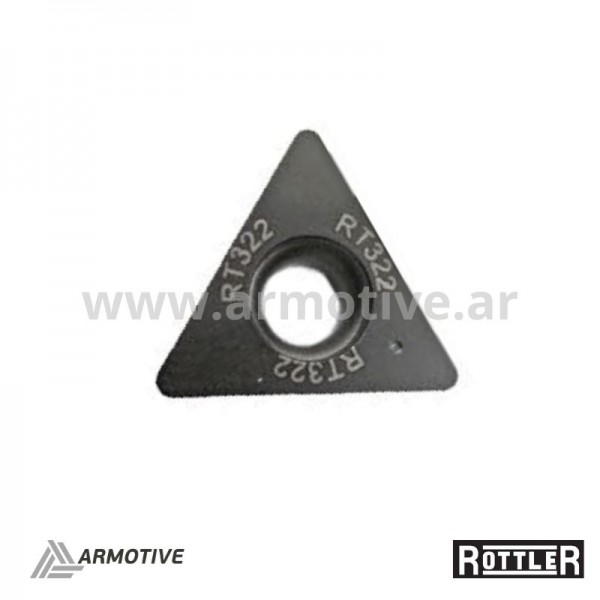

Inserto triangular, 9,52 mm radio de 0,80 mm RT322

RT322 es un inserto triangular de precisión de ROTTLER, diseñado para rectificado (counterboring) y mecanizado de camisas en motores de mayor porte. Su geometría con radio pequeño y recubrimiento cerámico le permite cortar con estabilidad en diámetros grandes, manteniendo acabados limpios y repetibles.

🔹 Geometría triangular de ángulo positivo, que asegura un corte suave y estable.
🔹 Diámetro inscrito (IC): 3/8" (9,525 mm).
🔹 Radio de filo: 1/32" (≈ 0,8 mm), especialmente indicado para blocks de motores diésel pesados.
🔹 Revestimiento cerámico negro, que proporciona mayor resistencia al desgaste y vida útil extendida.
🔹 Compatible con porta-insertos Rottler de última generación.

🔹 Rango de trabajo: Ø 90 – 160 mm

🔹 Encamisado: mecanizado de alojamientos para camisas en blocks de gran diámetro
🔹 Rectificado (counterboring): rebajes precisos en asientos de camisas y áreas críticas
🔹 Mecanizado de blocks de motores pesados: camiones, maquinaria agrícola e industrial
🔹 Rectificación de motores marinos y estacionarios: cuando se requieren diámetros superiores a 90 mm

En hierro fundido (Vc = 150 – 220 m/min):
🔹 Ø 90 mm → 530 – 780 RPM
🔹 Ø 120 mm → 400 – 580 RPM
🔹 Ø 140 mm → 340 – 500 RPM
🔹 Ø 160 mm → 300 – 440 RPM

En acero (Vc = 80 – 120 m/min):
🔹 Ø 90 mm → 280 – 420 RPM
🔹 Ø 120 mm → 215 – 320 RPM
🔹 Ø 140 mm → 180 – 260 RPM
🔹 Ø 160 mm → 160 – 240 RPM

🔹 Avance por revolución (feed rate): 0,05 – 0,12 mm/rev.
🔹 Profundidad de corte (ap): hasta 1,0 mm en desbaste / 0,2 – 0,4 mm en acabado.
🔹 Refrigeración: en seco para fundición, con baja presión en aceros.

TAPAS DE CILINDROS

CILINDROS

Más opciones de la misma potencia

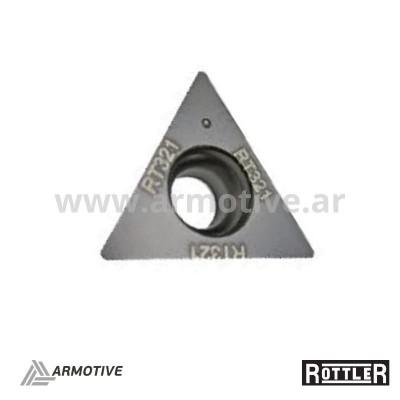

Inserto triangular, 9,52 mm radio de 0,40 mm RT321

Cabezal de corte de producción, 2,19-4,1" (55,6-104 mm) de diámetro x 6,375" (162 mm) de longitud.

Inserto triangular, 9,52 mm radio de 0,40 mm RT321F

Inserto triangular, 9,52 mm radio de 0,80 mm RT322F

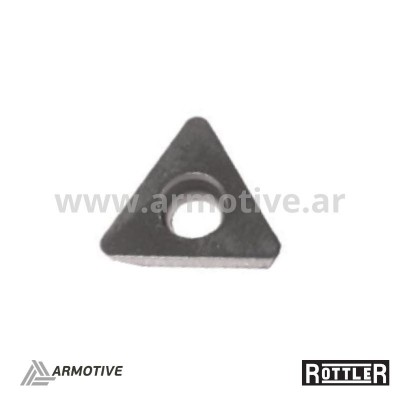

Inserto triangular, 6,35 mm radio de 0,80 mm RT212

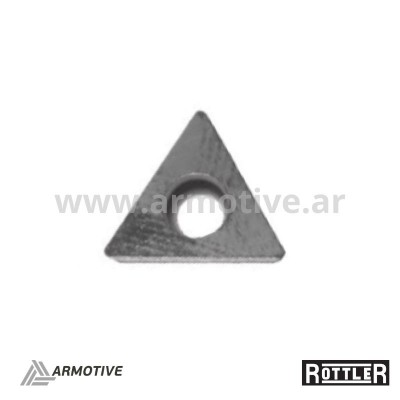

Inserto triangular, 6,35 mm radio de 0,40 mm RT211
