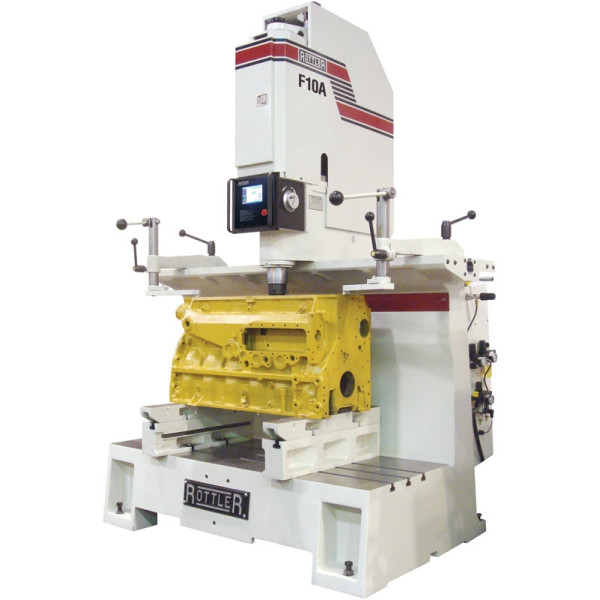

rottler f10a

La mandrinadora F10A ha sido diseñada para trabajos estándar y de gran capacidad. Su husillo tiene un diámetro mayor que el de la F9A: se ha incrementado a 3.25" (82.5 mm) para maquinado pesado de hasta 9" (230 mm) de diámetro.

🔹 Permite cortes profundos para insertar camisas a altas RPM, incluso en una sola pasada en muchos bloques, lo que incrementa la productividad.
🔹 La robusta base monolítica de fundición Meehanite, alivianada por tensión y mecanizada con precisión, permite fijar bloques grandes como Cummins 855, Detroit 12V71, Mercedes 44V12 y piezas especiales como cajas de engranajes y bielas.
🔹 También puede trabajar con motores pequeños hasta 1.5" (38 mm) con cabezales opcionales.
🔹 Ejemplos de rendimiento:
• Mandrina un bloque V8 completo en 15 minutos.
• Perfora 4" de profundidad en un diámetro de 6" en solo 35 segundos.
🔹 Admite herramientas de 1.5" a 9" de diámetro, para agujeros pasantes o ciegos.
🔹 Usa husillos a bolas de precisión para control de avance ultra preciso.

🔹 Velocidad: Motor servo CA de alto rendimiento. Avance ajustable de 0.001" (0.025 mm) a 0.012" (0.3 mm) por revolución.
🔹 Precisión: Husillo a bolas rectificado que asegura repetibilidad de posición del cortador de ±0.0002" (0.005 mm).
🔹 Robustez: Diseño de husillo con rodamientos de contacto angular, reforzado para mantener geometría perfecta incluso a altas velocidades.
🔹 Flexibilidad:
• Mandrina desde 38 mm hasta 230 mm.
• Ideal tanto para agrandar cilindros como para insertar camisas, hacer chaflanes, offset y ranuras para O-ring.
🔹 Fiabilidad: Sistema de transmisión por correa dentada + motores independientes para rotación y avance. Elimina completamente la caja de engranajes.
🔹 Ahorro de costos:
• Reduce el tiempo de mandrinado a la mitad frente a máquinas convencionales.
• Utiliza insertos modernos, económicos y duraderos.
• No requieren afilado.

🔹 2 Brazos de sujeción para bloque (Part# 502-1-30)
🔹 Control CNC con pantalla táctil, Windows OS y procesador Intel
🔹 Conexión a internet para soporte técnico y capacitación
🔹 Ciclos automáticos verticales para: mandrinado, colocación de camisas y contra-mandrinado
🔹 Programación y operación desde pantalla táctil de alto brillo
🔹 Volante electrónico manual con incrementos de 0.01 mm o 0.125 mm por clic
🔹 Lectura digital de precisión de 0.0001" (0.002 mm)
🔹 Avance por husillo a bolas con servo CA, totalmente variable
🔹 Movimiento vertical (eje Z): 15" (380 mm)
🔹 Rotación del husillo hasta 1200 RPM
🔹 Cabezal flotante sobre cojín de aire controlado por pantalla táctil
🔹 Recorrido horizontal total: 50" (1270 mm)
🔹 Husillo reforzado: 3.25" (82.5 mm), con rodamientos de contacto angular interiores y exteriores ajustables
🔹 Sistema de cambio rápido de cabezales

La F10A se programa mediante pantalla táctil CNC con sistema Windows y procesador Intel. Soporte remoto inmediato mediante conexión a internet.

🔹 Volante electrónico de pulso:
• Modo grueso: 1 clic = 0.01 mm
• Modo fino: 1 clic = 0.002 mm
• La pantalla LED muestra posición vertical real con resolución de 0.0001"

TAPAS DE CILINDROS

CILINDROS

Más opciones de la misma potencia

Rottler F9A

Rottler F10XS

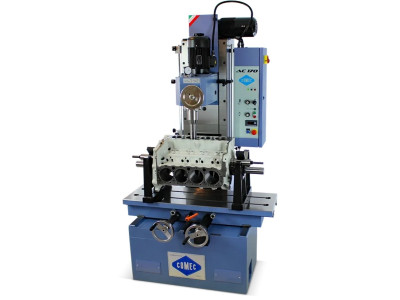

COMEC AC170

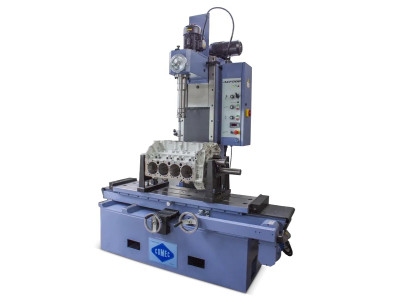

COMEC ACF200

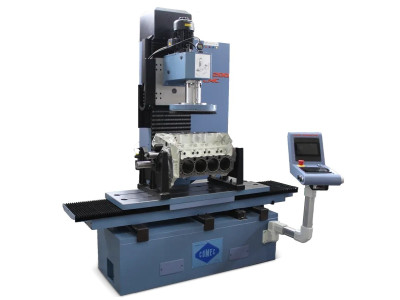

COMEC ACF200-CNC
