rottler sg100xy

Existen dos diseños comunes en culatas diésel:
🔹 Grandes piezas fundidas para motores en línea de 6 cilindros con 24 válvulas
🔹 Culatas individuales por cilindro, con 4 válvulas cada una (como en el CAT 3500)

Las culatas individuales representan el mayor desafío: la mayoría de las máquinas solo pueden mecanizar una a la vez. Esto obliga al operador a cargar, fijar, mecanizar admisión, cambiar herramienta, mecanizar escape, descargar... y repetir.
🔹 Se desperdicia muchísimo tiempo y se incrementa la fatiga del operario.

Rottler ha desarrollado fixtures especiales que permiten cargar fácilmente 4 culatas individuales. Con solo presionar un botón, todas se fijan simultáneamente. El fixture compensa diferencias de altura y paralelismo entre culatas previamente rectificadas.

🔹 Una vez fijadas, la SG100XY puede cortar automáticamente todas las válvulas de admisión. Tras un cambio rápido de herramienta, el software continúa con los asientos de escape también de forma automática.

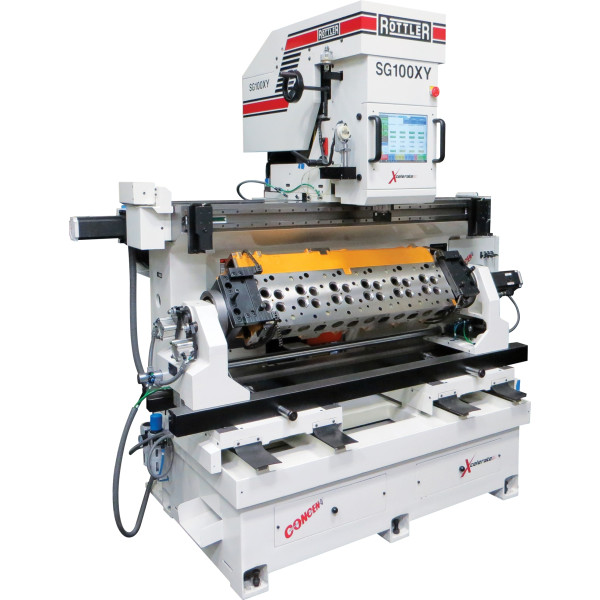

Para las grandes culatas de 24 válvulas, Rottler desarrolló un fixture giratorio servo-controlado de 360° con fijación neumática, ideal para operaciones como:
🔹 Reparación de guías y asientos
🔹 Sustitución de tubos de inyección
🔹 Perforación de espárragos rotos en la zona del múltiple de escape

🔹 ACTIV SPINDLE
• El centro de las guías de válvulas no siempre está alineado perfectamente.
• El husillo esférico ACTIV permite que el sistema UNIPILOT se auto-centre con precisión.
• Al fijarse el cabezal, se mantiene el alineamiento exacto con la guía.
• Cuenta con bloqueo neumático para mecanizados verticales como barrenado y mandrinado.

🔹 Mecanizado Automático Guía-a-Guía (X/Y)
• Cabezal ultra liviano que flota sobre una placa base.
• Movimiento mediante husillo de bolas de precisión y servomotor.
• Fijación neumática para garantizar rigidez durante el corte.

🔹 Sistema rápido de alineación en eje X (patente en trámite)
• 2 pilotos se instalan en guías exteriores.
• Los brazos de alineación se ajustan sobre guías lineales.
• El fixture flota por aire y se alinea automáticamente con el eje X.
• Una vez alineado, se bloquea el conjunto y se retiran los pilotos: listo para cortar.

🔹 SSV (Variación de Velocidad del Husillo)
• Tecnología exclusiva de Rottler que modula la velocidad del husillo en el corte final.
• Mejora la concentricidad y el acabado superficial para un sello perfecto.

🔹 Control por pantalla táctil Windows
• Interfaz intuitiva para operaciones automáticas entre orificios sin necesidad de programación CNC compleja.

🔹 Cabezal flotante ultra liviano
• Flota sobre base intermedia con precisión de centrado total.
• Movido de guía a guía por servomotor.

🔹 Motor Servo del husillo con velocidad variable
• Control total de revoluciones y número de vueltas.
• Se eleva automáticamente al finalizar para resultados perfectos y constantes.

🔹 Corte de asiento multiángulo
• Insertos de carburo de grano fino, rectificados por CNC.
• Disponibles en ángulos simples, múltiples, curvas y radios.
• Todos los asientos se cortan exactamente a la misma profundidad.

🔹 Afilador de insertos
• Montado en la máquina, con rueda diamantada.
• Afilado rápido y sencillo.

🔹 Sensor electrónico de nivel y ángulo
• Lectura digital en la pantalla táctil para nivelar culatas con rapidez y precisión.

🔹 Versión especial para mecanizado automático guía-a-guía en X y Y
🔹 Sistema especial de alineación rápida (patente en trámite)
🔹 ACTIV SPINDLE: husillo neumático esférico auto-centrante (patentado)
🔹 Control CNC táctil bajo Windows, con PC industrial y procesador Intel
🔹 Conexión a internet requerida para soporte y actualizaciones
🔹 Ciclos automáticos para:
• Corte de asiento
• Barrenado de alojamiento
• Taladrado y mandrinado de guía
• Roscado
🔹 Programación y operación mediante pantalla táctil de 15″ (400 mm)
🔹 Volante electrónico: incrementos de 0.01 mm o 0.25 mm
🔹 Lectura digital de alta resolución: 0.002 mm (0.0001″)
🔹 Base de datos para especificaciones, herramientas y repuestos

🔹 Husillo de alta resistencia
• Cono R40
• Diámetro: 94 mm (3.70″)
• Recorrido vertical: 250 mm (10″)
• Endurecido y rectificado
• Bloqueo rápido tipo “una sola mano”

🔹 Movimiento vertical del husillo (Z)
• Servomotor + husillo de bolas
• Variable sin escalones
• Recorrido: 250 mm (10″)

🔹 Rotación del husillo
• Servomotor CA
• Variable hasta 1000 RPM

🔹 Movimiento eje X (cabezal)
• Servomotor + husillo de bolas
• Recorrido: 1025 mm (40″)

🔹 Movimiento eje Y (mesa/fixture)
• Servomotor sobre guías lineales
• Recorrido: 150 mm (6″)

🔹 Inclinación del husillo
• ±10° para culatas con guías inclinadas

🔹 Variación de velocidad SSV
• Corte final optimizado

🔹 Tester de vacío incorporado
• Incluye manguera, filtro y pads

🔹 2 luces LED laterales
• Visión sin sombras del área de corte

🔹 Color: RAL9002 (blanco grisáceo)

🔹 Control CNC táctil con tecnología Direct Motion
🔹 Sistema operativo Windows
🔹 Conectividad directa a internet para soporte y actualizaciones
🔹 Los técnicos de Rottler pueden acceder remotamente

🔹 Interfaz conversacional táctil
• Fácil de usar
• Compatible con múltiples procesos:
◦ Corte de asiento
◦ Barrenado
◦ Refrentado
◦ Taladrado
◦ Roscado
• No se requiere experiencia previa
• Información almacenada para uso futuro
• Posibilidad de guardar manuales, datos de mecanizado, etc.
