serdi profile l

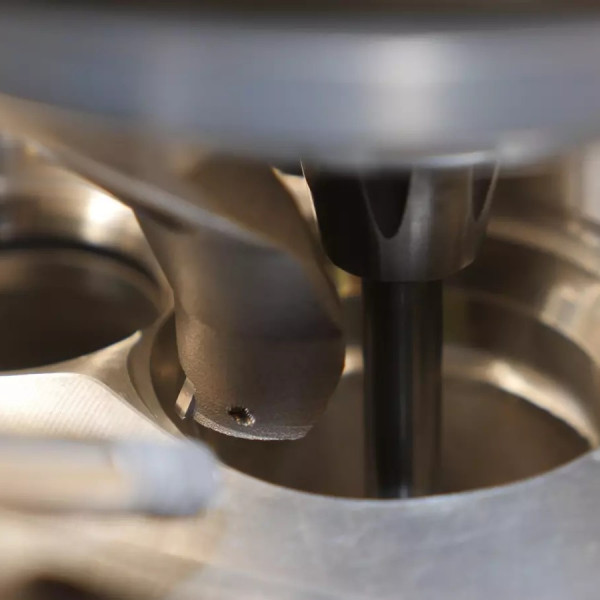

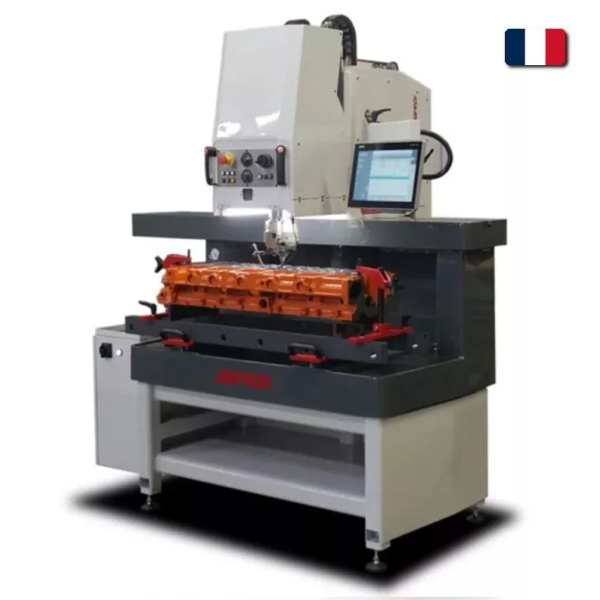

La SERDI PROFILE L es la evolución CNC “single-point” más avanzada de la firma francesa para el mecanizado de asientos de válvula. Su arquitectura tipo pórtico con guías precargadas mantiene la rigidez incluso con cabezas pesadas, mientras que el husillo-motor integrado de 3 kW (0 – 3 000 rpm) se combina con el probado sistema Triple Air-Float para lograr una concentricidad excepcional y una sensibilidad de centrado sin igual. El CNC Siemens 840Dsl con pantalla multitáctil y programación conversacional permite pasar del prototipo a la producción mediana con la misma máquina. Gracias a la interpolación simultánea de los ejes U (±22 mm) y Z (120 mm), puede generar cualquier perfil de asiento, incluidos ángulos múltiples y formas Venturi, en diámetros de 14 – 120 mm. Su mesa con barras paralelas guiadas y viga extendida facilita la manipulación de cabezas desde motocicletas hasta motores estacionarios de gran porte.

🔹 Diseño pórtico auto-bloqueante: sistema “normally-closed” que sujeta el cabezal si falta aire, aportando seguridad y rigidez adicionales.

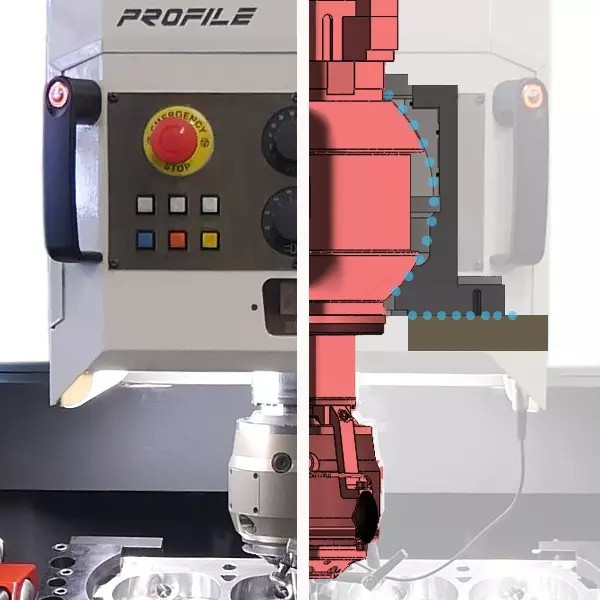

🔹 Triple Air-Float de nueva generación: 30 % menos masa flotante y menor brazo de palanca; concentricidad de referencia en el sector.
🔹 Husillo-motor integrado 3 kW / 0–3 000 rpm: control CNC de velocidad para mantener avance y acabado constantes en todo el perfil.

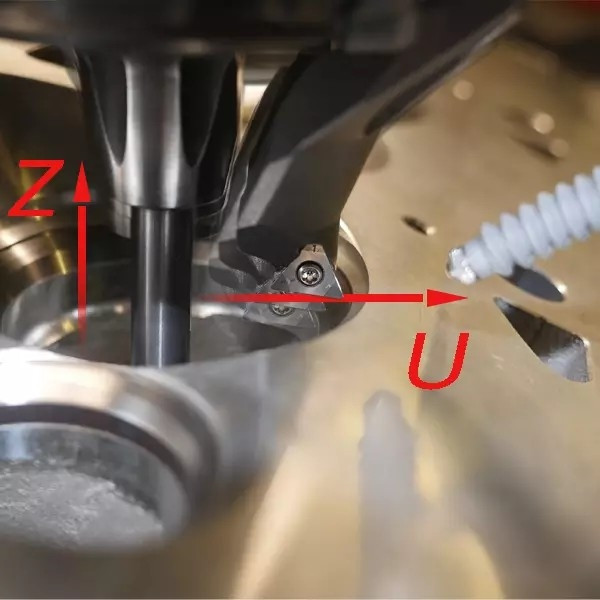

🔹 Interpolación U + Z: radios de hasta 22 mm que permiten perfiles compuestos o cóncavos sin cambiar herramienta.

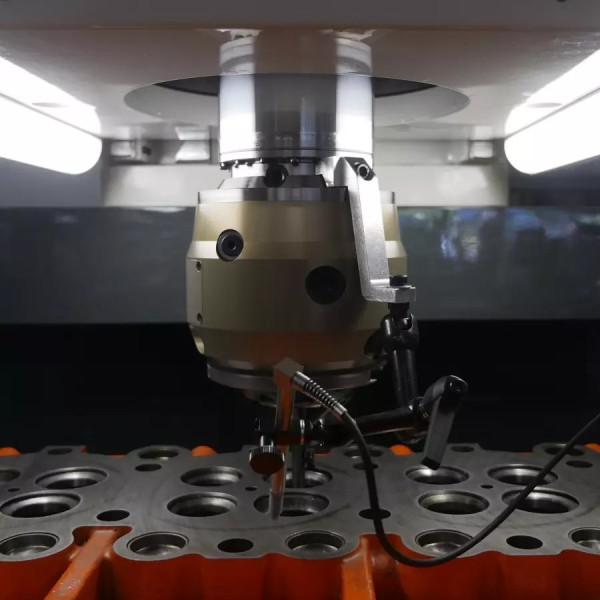

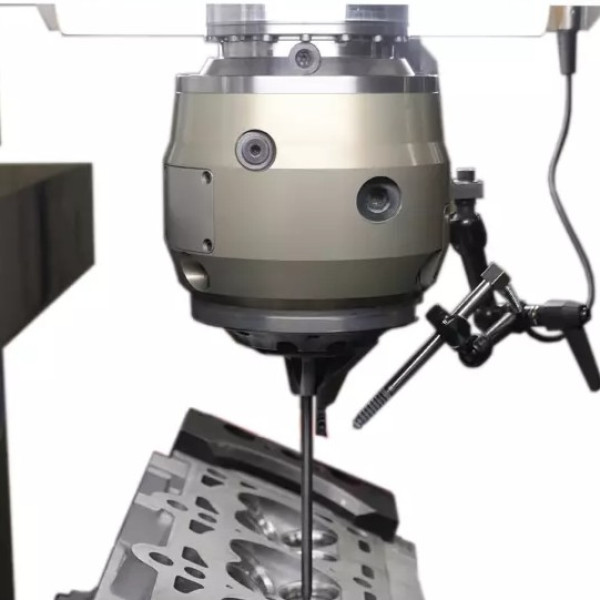

🔹 Cabezal equilibrado automáticamente: sistema interno que elimina vibraciones; palpador LVDT garantiza profundidad idéntica en todos los asientos.
🔹 CNC Siemens 840Dsl + HMI táctil: interfaz intuitiva, conectividad Ethernet/USB y capacidad de telediagnóstico remoto.
🔹 Capacidad de asiento 14 – 120 mm y carrera vertical de 120 mm: cubre desde culatas pequeñas hasta diésel pesado.
🔹 Mesa universal con barras paralelas guiadas: auto-bloqueo neumático y compatibilidad con toda la gama de fijaciones SERDI.
🔹 Extensión de viga: simplifica la carga/descarga de cabezas grandes y aumenta la carrera longitudinal a 1 525 mm.
🔹 Chip-Guard de tres paneles: contención de virutas y refrigerante para un entorno de trabajo limpio.

🔹 Juego de 2 barras paralelas para apoyo de culatas en la mesa.
🔹 Sistema universal de fijación con cunas basculantes (+42° / –15°) y separadores para la mayoría de las culatas.
🔹 Probador de vacío integrado (0 – –1 bar) con generador y almohadilla de espuma para verificar sellado sin desmontar la culata.
🔹 Recinto Chip-Guard de tres paneles desmontables que limita la proyección de virutas.
🔹 Portapiloto de expansión hidráulica compatible con toda la línea de pilotos SERDI.
🔹 Llaves de servicio y separadores variados para ajustes y sujeción.
🔹 Manual de instrucciones + software CNC (multilenguaje) con actualizaciones vía Siemens Openness.
