🔹 Requisitos de espacio

• Con viga extendida: 2200 mm – 86.61"

• Profundidad: 1150 mm – 45.3"

• Ancho: 2000 mm – 78.74"

• Altura: 2320 mm – 91.34"

• Peso neto aproximado: 1500 kg – 3306 lbs

🔹 Recorrido del cabezal

• En sentido longitudinal: 990 mm – 39"

• Con viga extendida (opcional): 1440 mm – 56.7"

• En sentido transversal: 40 mm – 1.57"

• Recorrido del plano de centrado con cojín de aire: 14 mm – 0.55"

🔹 Tamaño máximo de la culata

(sobre paralelas con piloto estándar de 190 mm):

• Largo: ilimitado

• Ancho: 500 mm – 19.7"

• Alto: 330 mm – 13"

(con dispositivo basculante de uno o dos ejes):

• Largo: 1050 mm – 41.3"

• Ancho: 300 mm – 11.81"

• Alto: 190 mm – 7.48"

🔹 Husillo

• Diámetro de la camisa del husillo: 80 mm – 3.15"

• Velocidad de rotación: 80 a 840 rpm

• Par máximo: 62 Nm

• Recorrido: 240 mm – 9.45"

• Con recorrido extendido del husillo: 290 mm – 11.41"

• Potencia: 2.2 kW

• Inclinación angular: 5°

🔹 Capacidad de mecanizado

• Diámetro de asiento de válvula: 16 a 120 mm – 0.6'' a 4.72''

🔹 Conexiones

• Alimentación eléctrica: 4 kVA 230V AC - 1 fase - 50/60 Hz

• Suministro de aire: 6 bares

• Flujo de aire máximo: 400 l/min – 15 CFM

🔹 Nivel sonoro

• A 400 rpm: 72 dBA

• A 1200 rpm: 82 dBA

🔹 HUSILLO CON MOTOR INTEGRADO DE 2,2 kW
Husillo con motor integrado de 2,2 kW, que ofrece un par máximo desde 40 hasta 385 rpm y una velocidad máxima de 840 rpm. El estator está refrigerado por disipador de calor. El husillo es robusto y rígido, con un diámetro de 80 mm (3,15"), ideal para mecanizar sin vibraciones.
Se garantiza la máxima precisión de mecanizado gracias a un cremallera de alta precisión y un conjunto de husillo completamente rígido y concéntrico con la guía de válvula.
El cono del husillo es ISO 30, compatible con cualquier portaherramientas de la gama de herramientas para asientos de válvula de SERDI.

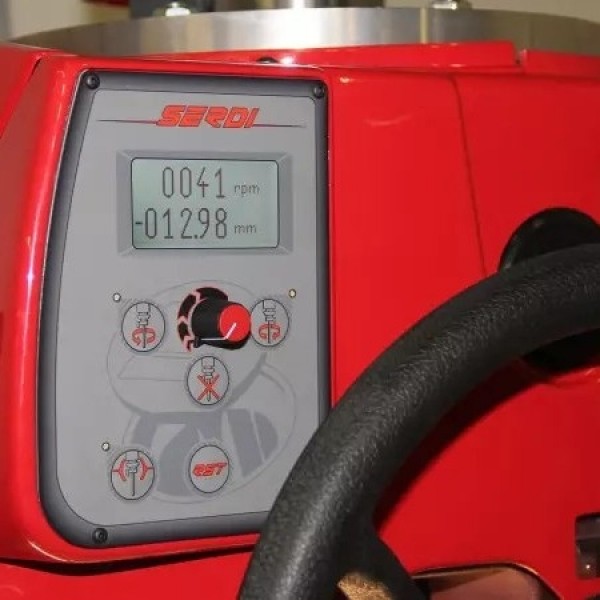

Bloqueo del husillo mediante dispositivo electrónico para facilitar el cambio de herramienta.

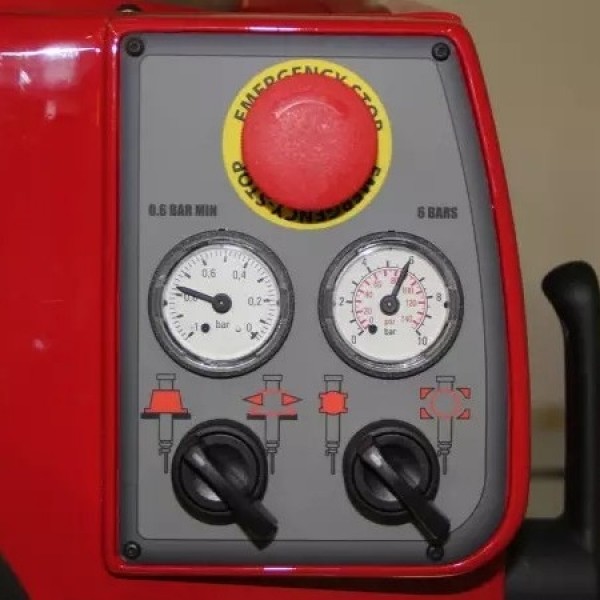

🔹 Centrado por triple cojín de aire
Nuestro sistema de triple cojín de aire, combinado con el husillo con motor incorporado, reduce drásticamente el peso de las piezas flotantes durante el centrado, lo que mejora tanto la velocidad como la precisión.
Este sistema alinea automáticamente cada guía de válvula, incluso si hay desalineaciones o desviaciones angulares, gracias a la tecnología de piloto giratorio en vivo (live pilot).

🔹 Variación continua de la velocidad del husillo
Esta función permite que la velocidad del husillo oscile permanentemente alrededor de la velocidad nominal, lo que evita roturas de viruta o vibraciones cuando el perfil de corte es demasiado ancho.

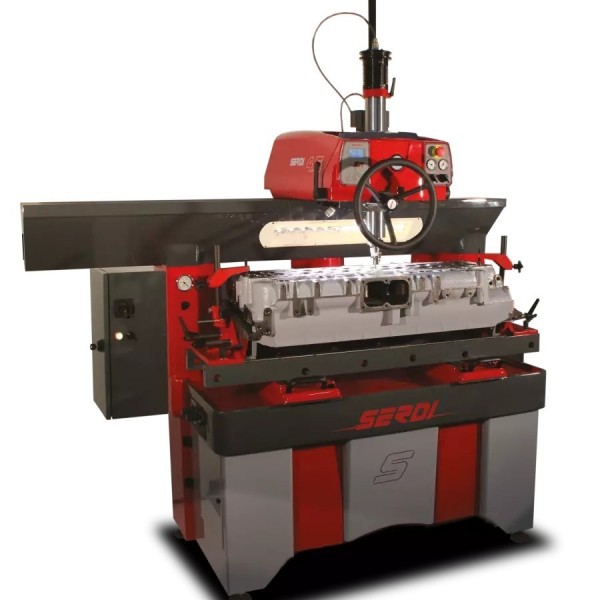

🔹 Mesa de fijación

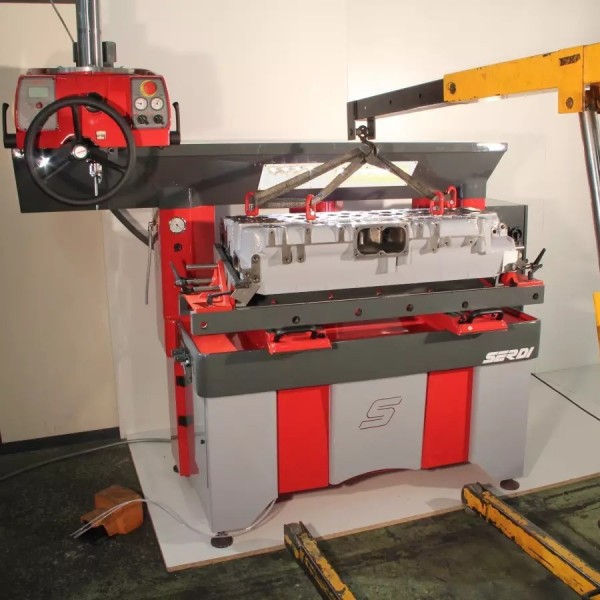

Las mesas flotantes por aire permiten que las culatas de hasta 350 kg se desplacen fácilmente hacia adelante y hacia atrás sin esfuerzo, y luego se bloqueen de forma segura mediante dos potentes cilindros neumáticos.

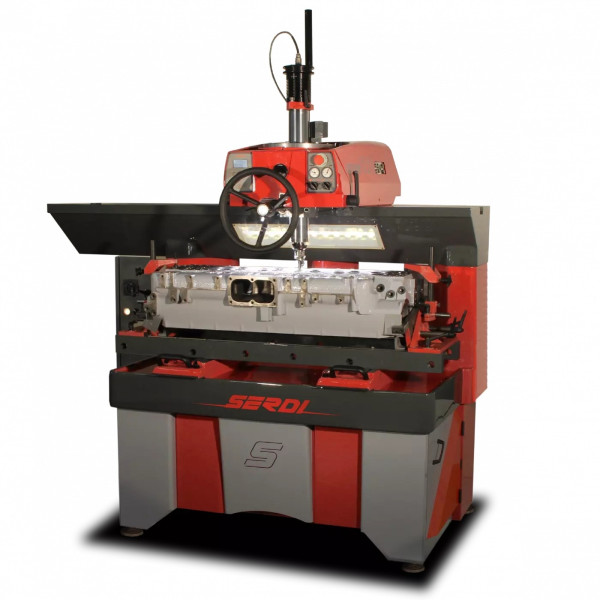

🔹 Iluminación LED
El bastidor de la máquina está equipado con iluminación LED, lo que mejora significativamente la visibilidad de trabajo y contribuye al ahorro energético.
