🔹 Husillo Rottler probado
 • Tuerca de precisión con cono R40 y sistema de bloqueo automático.
 • El sistema de cambio rápido no requiere llaves.
 • Compatible con herramientas pesadas para asientos amplios y precisos.
 • Pilotos macizos de carburo para máxima rigidez y durabilidad.

🔹 Tecnología de control táctil
 • Programación conversacional para velocidad, avance y ciclos automáticos.
 • Evita vibraciones en asientos duros eliminando errores del operador.

🔹 Sistema de herramientas UNIPILOT
 • Funciona como piloto flotante dentro del husillo, con centrado automático.
 • Se mantiene fijo mientras se desplaza entre guías de válvulas.
 • Mejora notable en la concentricidad.

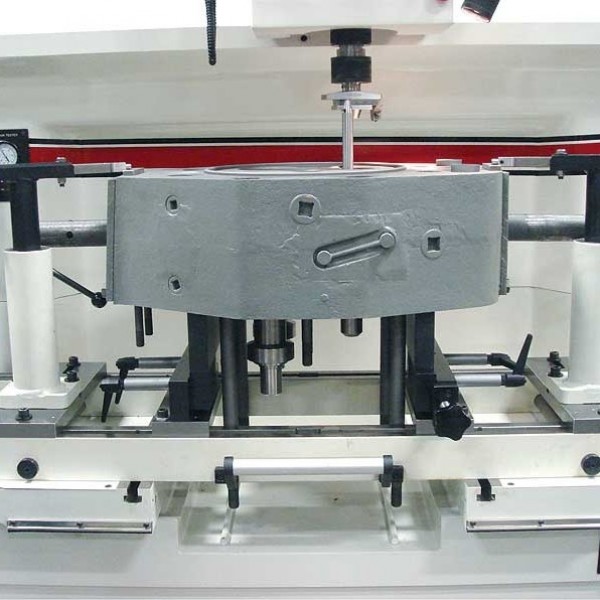

🔹 Dispositivo giratorio 360° (fixture)
 • Permite montar culatas de 24 válvulas con referencia al plano de junta.
 • Gira 360° en una sola configuración.
 • Ajuste fino y fijación robusta para mecanizados pesados. (Opcional)

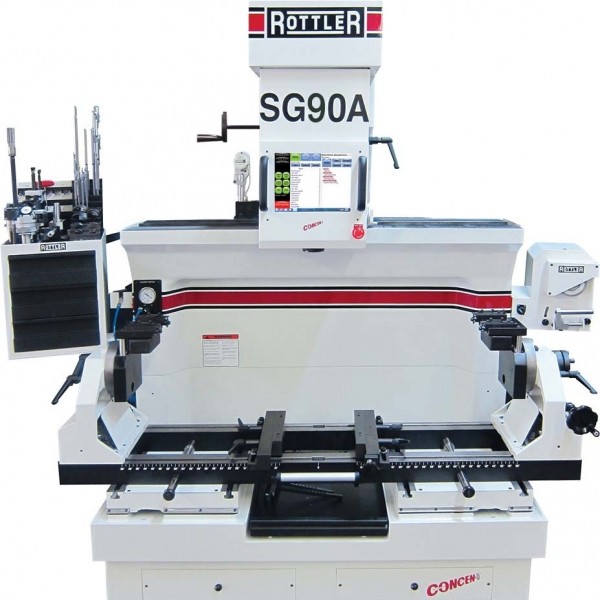

🔹 Mesa de trabajo con flotación y bloqueo neumático
 • Dos paralelas T-slot de 68″ (1730 mm) permiten montar múltiples fijaciones.
 • La mesa se desliza mediante pedal con aire, luego se bloquea automáticamente.
 • Ideal para culatas con cuatro válvulas por cilindro sin necesidad de reajustar.

🔹 Control CNC con pantalla táctil (15″ / 400 mm), sistema Windows 7 Professional
🔹 Memoria ilimitada para guardar datos de distintas culatas
🔹 Conexión a internet para soporte y actualizaciones
🔹 Ciclos automáticos programables:

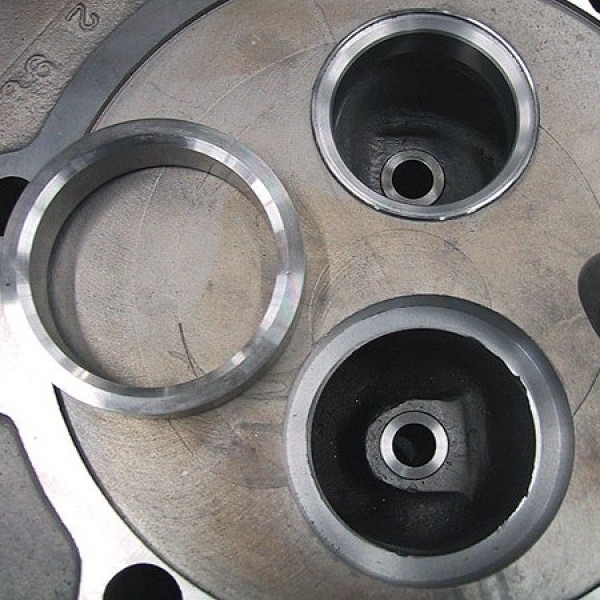

 • Corte de asiento
 • Barrenado de alojamiento
 • Mandrinado de guía
 • Mecanizado de tubo inyector
 • Taladrado y roscado
🔹 Volante electrónico con incrementos de 0.01 mm o 0.125 mm por clic
🔹 Lectura digital de precisión: resolución de 0.002 mm (0.0001″)
🔹 Movimiento vertical Z (eje): 240 mm (9.5″), servo y husillo de bolas
🔹 Velocidad del husillo: hasta 1000 RPM, motor servo CA de alto torque
🔹 Nivel electrónico digital para alineación precisa del piloto
🔹 Cabezal flotante sobre cojín de aire:
 • Movimiento In/Out: 58 mm (2.3″)
 • Movimiento Izq./Der.: 1120 mm (44″)
🔹 Inclinación del husillo ±10°
🔹 Husillo robusto de 95 mm (3.75″) con rodamientos ajustables de contacto angular
🔹 Sistema Rottler de bloqueo y liberación rápida del husillo (una sola mano)
🔹 Mesa deslizante transversal con pedal y aire (recorrido 190 mm / 7.5″)
🔹 Gabinete porta herramientas con brazo de montaje
🔹 Bandeja central desmontable para recolección de viruta
🔹 Tester de vacío integrado: incluye manguera, soporte, filtro y pads
🔹 Luz LED de trabajo

🔹 Control computarizado con sistema Windows XP
 • Procesador Pentium 4, HDD 40 Gb, 3 GHz, CD ROM, 4× USB2
 • Conectividad Ethernet y acceso a internet
🔹 Pantalla táctil de 15″ (400 mm) extra brillante
🔹 Volante electrónico con incrementos de 0.01 mm o 0.125 mm
🔹 Resolución digital de 0.002 mm (0.0001″)
🔹 Movimiento vertical Z (eje): 254 mm (10″), servo y husillo de bolas
🔹 Velocidad de husillo variable hasta 1000 RPM
🔹 Cabezal flotante controlado por pantalla táctil:
 • Movimiento In/Out: 2.5″ (64 mm)
 • Movimiento Izq./Der.: 1067 mm (42″)
🔹 Inclinación del husillo ±10°
🔹 Husillo con rodamientos internos y exteriores ajustables
🔹 Sistema automático de bloqueo y liberación rápida de adaptadores
🔹 Fixture 360° con cadenas de seguridad para grandes culatas
🔹 Fixtures de inclinación independiente de 2° y brazos de sujeción superior
🔹 Mesa deslizante transversal con pedal neumático (recorrido 170 mm / 6.5″)

 Tecnología CNC Windows

🔹 Control por husillo de bolas, con parámetros de corte preestablecidos
🔹 RPM de desbaste y terminación programables
🔹 Ciclo de espera con dos revoluciones para acabado uniforme
🔹 Altura final exacta y repetible de todos los asientos
🔹 Volante digital por pulsos permite avance en 0.001″ o 0.0001″
🔹 El software Windows permite guardar:
 • Detalles de culata
 • Herramienta usada
 • Piloto seleccionado
 • Parámetros de mecanizado
 • Información adicional como manuales y bases de datos técnicas
